产品名称: HT8320(无电感双电荷自适应升压、防破音功能D/AB类切换4.5W双声道音频功放IC)
封装形式: TSSOP-24
兼容型号:
产品功能: 2X4.5W/2.7V-5.5V(内置电荷泵无电感升压模块)/4Ω
资料下载:  HT8320.pdf
在线销售: 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

概述
HT8320是一款D类双通道音频功率放大器,在VBAT=4.2V、THD+N=10%,4Ω负载条件下能连续输出2*4.5W功率。该D类功放的电源电压由内置的自适应双电荷泵升压模块提供。该升压模块在低功率时不升压,可有效提升电池的播放时间。
HT8320的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在升压电压下降所造成的输出削顶,显著提高音质,创造非常舒适的听音享受,并保护扬声器免受过载损坏。其具有4种不同的ACF模式,可针对不同应用场合。同时芯片还具ACF-Off 模式。
HT8320具有AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式(此时电荷泵升压功能关闭)。HT8320内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。
此外,HT8320内部固定28dB增益,内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点
・4种防削顶失真功能(Anti-Clipping Function, ACF)
・自适应电荷泵升压功能
・内部固定28dB增益
・输出功率
2*4.5W (VBAT=4.2V, RL=4Ω, THD+N=10%)
2*3.5W (VBAT=3.7V, RL=4Ω, THD+N=10%)
2*2.7W (VBAT=3.3V, RL=4Ω, THD+N=10%)
・效率
81% (VBAT=3.7V, RL=4Ω, 0.4W)
73% (VBAT=3.7V, RL=4Ω, 1W)
・电源
-升压输入VBAT:2.7V至5.5V
-升压输出CPOUT:6.4V
・静态工作电流:7mA
・关断电流:<1uA
・AB/D类可切换
・免滤波器数字调制,直接驱动扬声器
・保护功能:过流/过热/欠压异常保护功能
・无铅封装, TSSOP24-PP

应用
・智能音响 ・无线音响
・便携式音频设备 ・智能手机

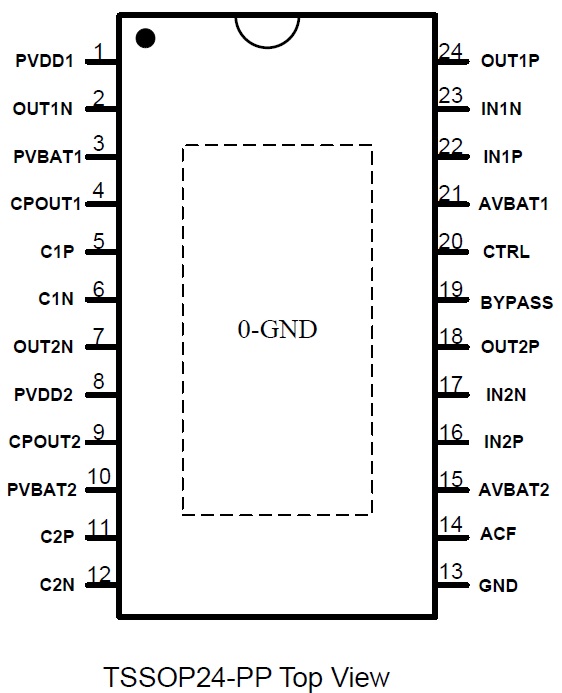

管脚排列

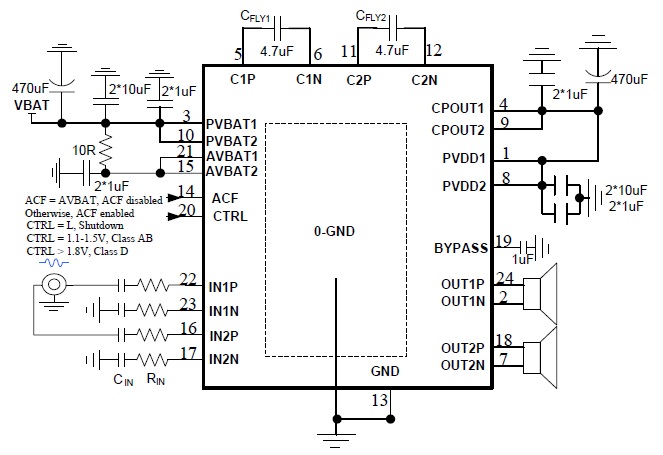

典型应用图
