产品名称: 双节锂电池7.4V供电实现2X20W音频放大/升压/USB充电组合解决方案
封装形式:
兼容型号:
产品功能: PO at 1% THD+N, VIN = 7.4V ,2X18W((BOOST升压值为15V))
资料下载: 双节锂电池7.4V供电实现2X20W音频升压USB充电组合解决方案.pdf
在线销售: 给我发消息 给我发消息 给我发消息

    详细介绍

此方案是一款实现双声道20W/4欧功率输出的高保真蓝牙音响参考设计。此设计的电源是7.4V两节锂电池。此设计大致分为三个主要级:

  1. 采用CS5080的充电管理IC。5V USB输入给两节锂电充电,独有的升压充电管理IC系统可以利用手机充电器为双节锂电池串联充电,使得终端音频设备可以省去专门充电适配器,降低了音频终端产品总体成本,缩小了音频终端产品外包装尺寸.
  2. 采用HT7178升压至15V。该器件具备12A开关电流能力,并且能够提供高达20V的输出电压,集成11mΩ功率开关管和13mΩ同步整流管,节省PCB面积及外围成本。
  3. 采用HT317 D类音频功放IC,15V提供双声道18W/失真1%功率输出;



特性
  • 适用于两节电池供电的蓝牙音箱。

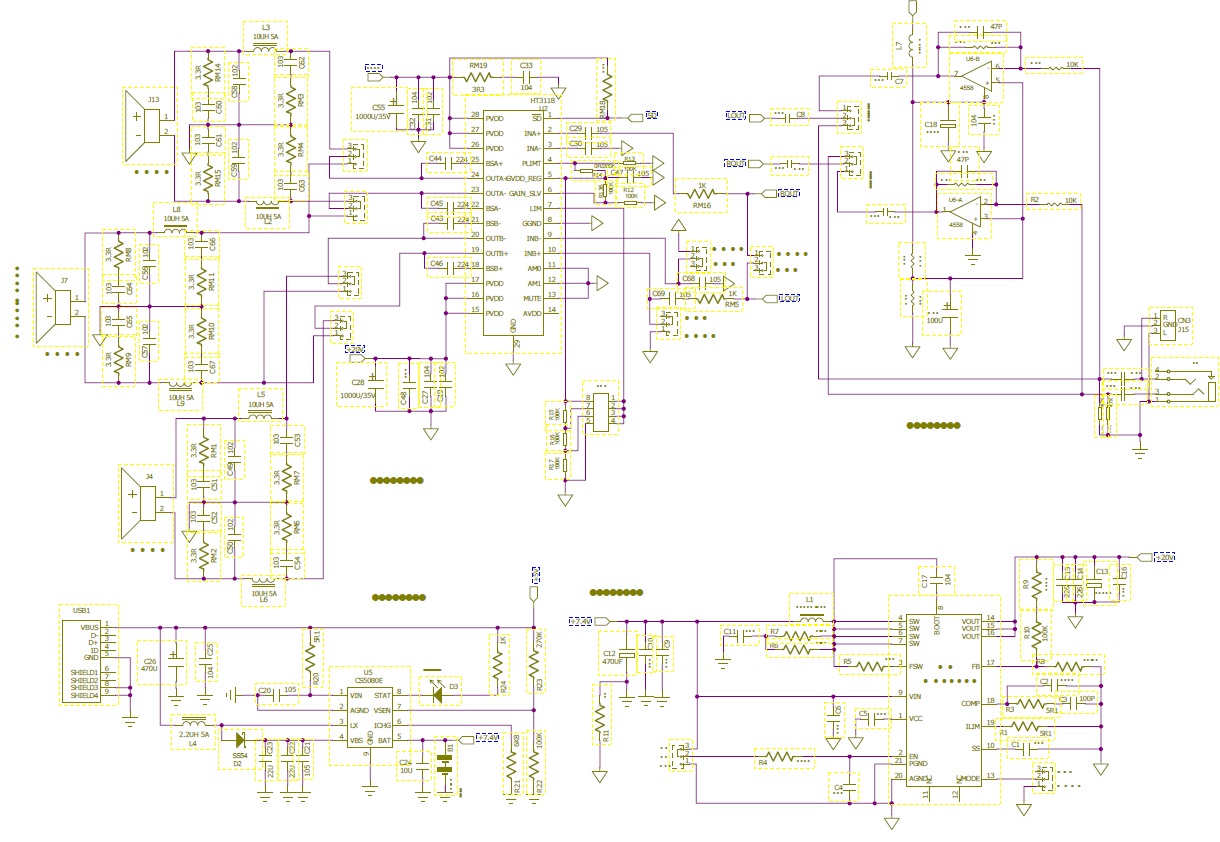

应用原理图

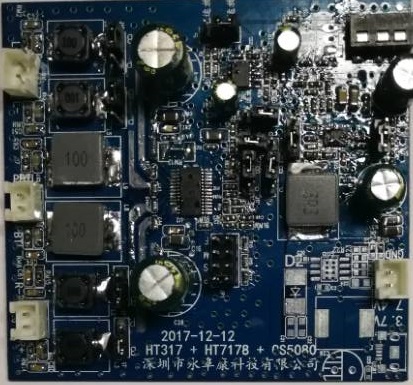

DEMO图



    您可能对以下产品感兴趣
产品型号 功能介绍 兼容型号 封装形式 工作电压 备注
HT5014 HT5014/5/8系列产品是一款低成本的立体声DA转换 器,内部集成了内插滤波器、DA转换器和输出模拟 滤波等电路。其可支持多种音频数字输入格式,最大 支持24-bit字节。 CS4344/ES7144/MS4344 MSOP-10 3.3V 24-Bit, 192kHz立体声D/A数模转换器
HT876 2X9.5W/8.5V/4Ω或18W/8.5V/2Ω TSSOP-20 2.5V-9.0V 带任意限幅的高保真D类/AB类切换10W立体声功放IC,适用于两节锂电池串联8.4V供电的音频产品
CS8316 PO at 10% THD+N, VIN=7.4V RL=4Ω+22uH 21W(D MODE NCN OFF) PO at 10% THD+N, VIN =7.4V RL=3Ω+22uH 25W(D MODE NCN OFF) TSSOP-24 5V-9V 针对双节锂电池串联供电应用,固定24倍增益,防破音,AB/D切换,功率限制,内置升压模 块,具备自适应升压功能,恒定25W输出功率R类单声道音频功率放大器
CS5082 CS5082E是一款5V输入,支持双节锂电池串联应用,锂离 子电池的升压充电管理IC.CS5082E集成功率MOS,采用异步开关架构,使其在应用 时仅需极少的外围器件,可有效减少整体方案尺寸,降低BOM成本。 CS5082E的升压开关充电转换器的工作频率为600KHz最大2A输入充 电,转换效率为90%。 CS5080 ESOP-8 3.44V-7.0V 带NTC功能、5V USB输入、双节锂电池串联应用、升压充电管理IC,管脚兼容CS5080
HT560 2X40W/18V/4Ω或75W/24V/4Ω QFN-36 4.5V-26V 30W立体声D类I2S输入音频功放
HT7178 HT7178是一款高功率、全集成升压转换器,带有负载关断功能的栅极驱动,集成11mΩ功率开关管和13mΩ同步整流管,为便携式系统提供高效的小尺寸解决方案。 TPS61088 DFN-20 2.7V-14V HT7178(20V 12A带输出关断的全集成同步升压IC)
HT317 2X42W/18V/4Ω或75W/24V/4Ω TSSOP-28 5V-26V 42W立体声/75W单声道D类功放IC,,工作电压5-26V,极限耐压32V!
CS5080 CS5080E是一款5V输入,支持双节锂电池串联应用,锂离子电池的升压充电管理IC.CS5080E集成功率MOS,采用异步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低BOM成本。CS5080E的升压开关充电转换器的工作频率为600KHz最大2A输入充电,转换效率为90%。 ESOP-8 3.44V-7.0V 5V USB输入、双节锂电池串联应用、升压充电管理IC
CS5026 CS5026E最高可提供18V恒定的电压输出;最大可保证8A的峰值电流下 负载稳定工作.低至2.5V的启动电压,3~15V的宽工作电压范围,可 最大限度的适用于各种终端设备。 ESOP-16 输入电压3V-15V,可调电压输出最高至18V 内置MOS,8A 高效率升压DC-DC转换器
HT862 8.0W/2.8V-5.5V(内置升压模块8.5V)/4Ω TSSOP-20 2.8V-5.0V 内置自适应同步升压/AGC/限温功能8W单声道智能音频功率放大器,I2C控制模式下最大支持80阶音量调节
CS8672 PO at 10% THD+N, VIN = 7.4V RL = 4 Ω 280W(BOOST升压值为15V) VIN = 12V RL = 4 Ω 5.00W(BOOST升压值为16V) TSSOP-28 6V-14V 内置升压32W单声道D类音频功放IC,两节锂电供电有28W的恒定功率输出
ANT2801 ANT2801 是一款宽范围电压输入,专门为双节锂电池充电的芯片,无需传统的5V适配器。 TSSOP-20 3V-6V 5V USB 输入两节锂电池高效充电管理IC
