产品名称: 12V铅酸电池供电升压至24V实现最大75W功率输出的电源音频解决方案
封装形式:
兼容型号:
产品功能: 12V铅酸电池供电升压至24V实现最大75W功率输出的电源音频解决方案
资料下载:
在线销售: 给我发消息 给我发消息 给我发消息

    详细介绍

此方案是一款最大实现75W/4欧功率输出的拉杆音响参考设计。此设计的电源是12V铅酸电池。此设计大致分为两个主要级:

  1. 采用FP5208控制器IC的高效单相非同步升压转换器。此设计10V-15V输入电压,可实现24V输出,并且能够为负载提供 4A 连续电流。
  2. 采用HT317 D类音频功放IC,24V提供75W功率输出;

特性
  • 适用于12V铅酸电池及三节锂电供电的户外拉杆音箱。

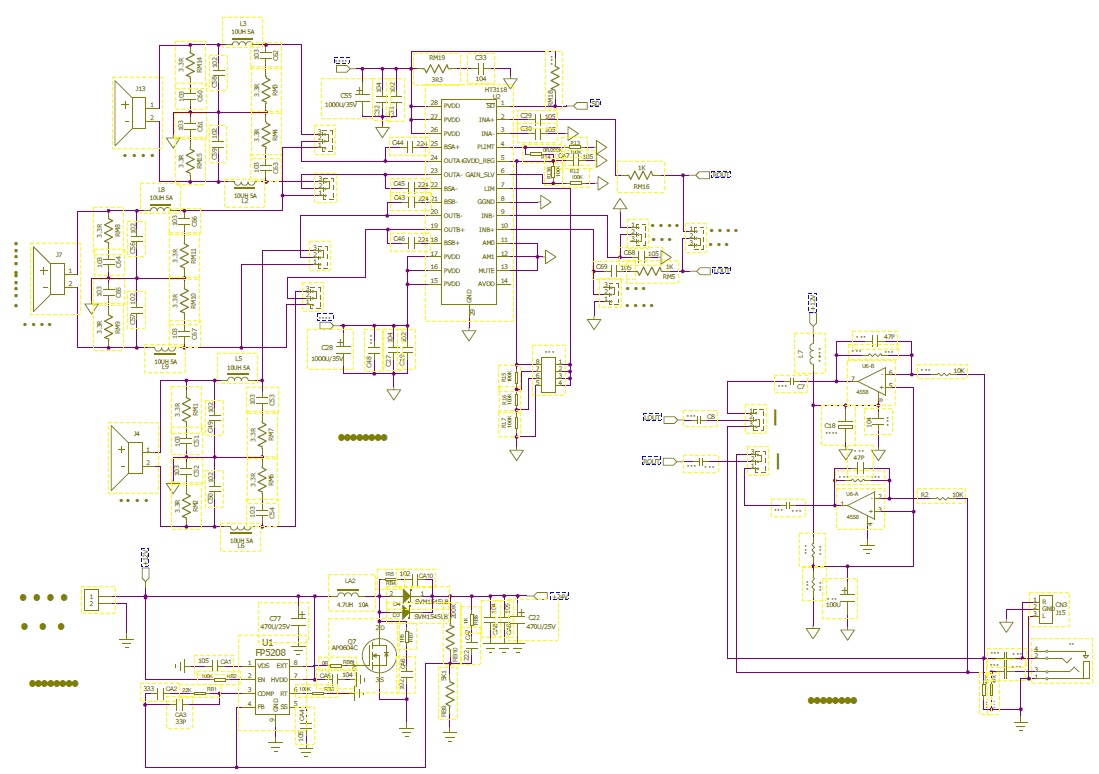

应用原理图

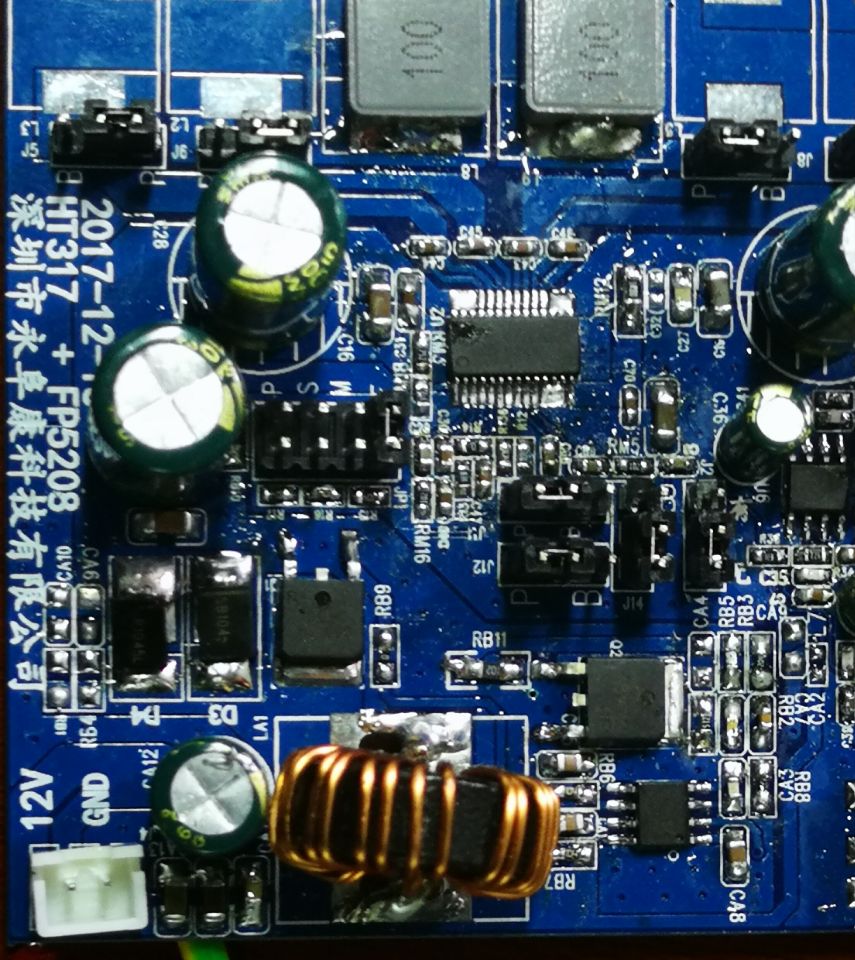

DEMO图
