当前位置:首页->产品展示->电源管理IC->FP8207(3A开关降压单节/双节/三节锂电充电管理IC)
产品名称: FP8207(3A开关降压单节/双节/三节锂电充电管理IC)
封装形式: TSSOP-14
兼容型号:
产品功能: FP8207 是一款開關模式的電池充電控制器,輸入電壓應用範圍為4.6V~18V,可對單節或是多節鋰離子電池(最多三節)進行定電流或是恒壓充電,其最大充電電流為3A,
资料下载:  FP8207.pdf
在线销售: 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

描述
FP8207是一款開關模式的電池充電控制器,輸入電壓應用範圍為4.6V~18V,可對單節或是多節鋰離子電池(最多三節)進行定電流或是恒壓充電,其最大充電電流為3A,可用外部電阻進行設定,在充電方面細分成3 種模式,包含了涓流模式、定電流模式與定電壓模式,另有第三個控制回路可對來自電源轉接器的輸入電流進行限制,這可保證讓系統持續工作的同時還能讓電池以最高速率進行充電,但卻不會超出電源供應器的能力。FP8207 集成了多項保護機制,包含了内置輸入欠壓保護、輸入過壓保護、芯片過溫保護、電池短路保護、電池温度監控。
特色說明
寬輸入工作電壓範圍4.6V~18V
可調式截止電壓範圍4.2V~12.6V
可調式充電電流最高可達3A
精準參考電壓:±1%
精準充電電流:±5%
固定工作頻率500kHz
充電指示燈顯示
多種保護功能:輸入欠壓保護、輸入過壓保護、芯片過溫保護、電池短路保護、電池温度監控
封裝TSSOP-14L 帶散熱片

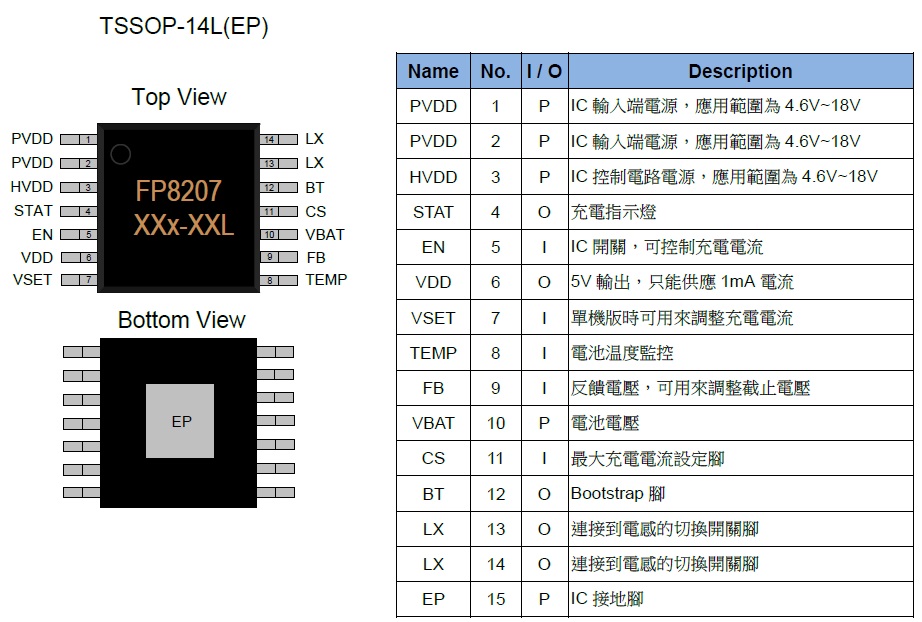

封裝腳位

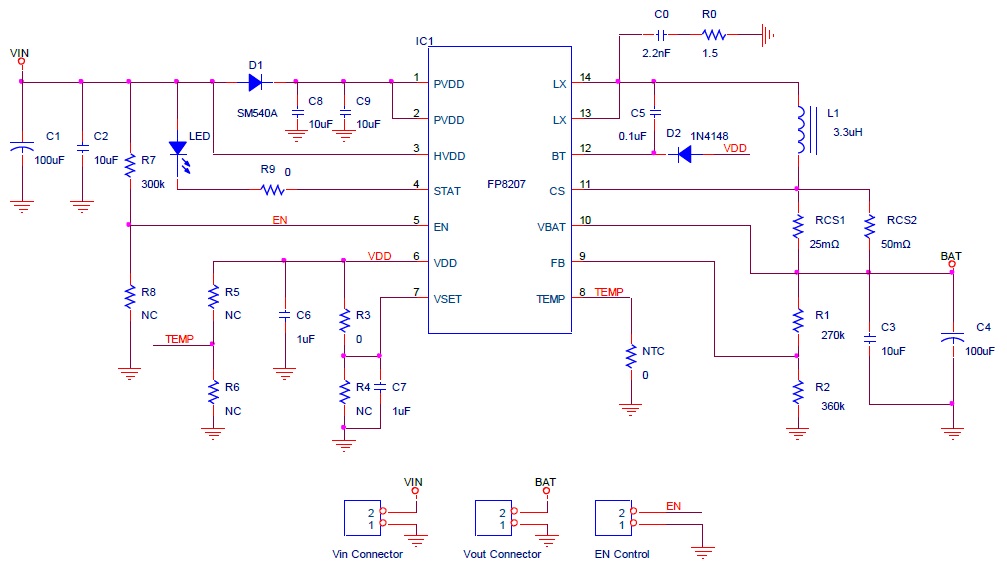

應用電路圖
