当前位置:首页->产品展示->电源管理IC->FP6296(内置MOS的10A大电流DC-DC异步升压IC)
产品名称: FP6296(内置MOS的10A大电流DC-DC异步升压IC)
封装形式: ESOP-8
兼容型号:
产品功能: FP6296 是一顆電流控制模式升壓轉換器,脈波寬度調變(PWM),內置15mΩ/10A/14V MOSFET,能做大功率高轉換效率,周邊元件少節省空間,適合用在行動裝置,寬工作電壓 2.7V~12V,單節與雙節鋰電池都能使用
资料下载: FP6296.pdf
在线销售: 给我发消息 给我发消息

    详细介绍

描述
FP6296 是一顆電流控制模式升壓轉換器,脈波寬度調變(PWM),內置15mΩ/10A/14V MOSFET,能做大功率高轉換效率,周邊元件少節省空間,適合用在行動裝置,寬工作電壓2.7V~12V,單節與雙節鋰電池都能使用,精準反饋電壓1.2V(±2%),過電流保護透過外部電阻調整,電流控制模式讓暫態響應與系統穩定性佳,輕載進入省電模式(Skip Mode),達到輕載高效率,封裝為SOP-8L(EP)。
特色
􀂾 工作電壓範圍2.7V~12V
􀂾 可調輸出電壓最高13V
􀂾 固定工作頻率400kHz
􀂾 VFB 反饋電壓1.2V(±2%)
􀂾 內置15mΩ,10A,14V MOSFET
􀂾 關機耗電流最大1μA
􀂾 過溫保護150℃
􀂾 內置軟啟動
􀂾 可調整過電流保護2A~10A
􀂾 封裝SOP-8L(EP)
應用範圍
􀂾 快充移動電源
􀂾 藍牙音響
􀂾 手持式產品
􀂾 充電器
􀂾 電子菸

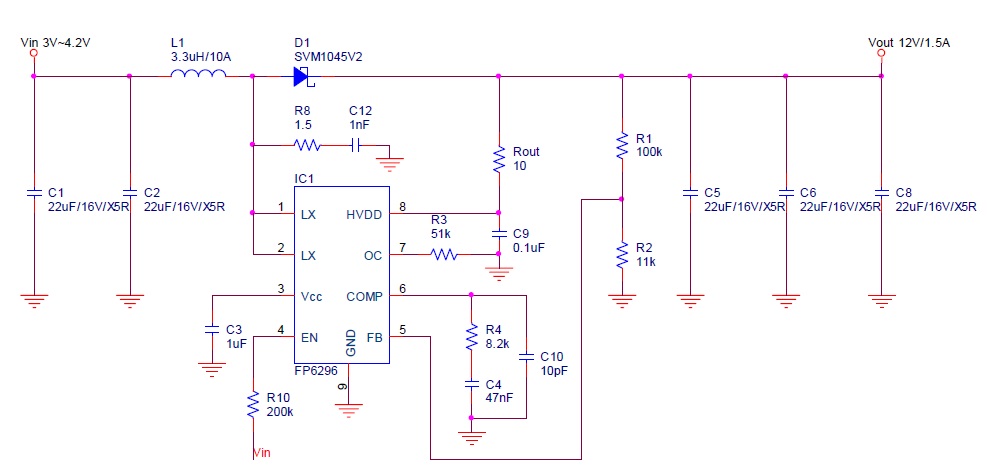

典型应用原理图
