当前位置:首页->产品展示->电源管理IC->FP5208(非同步升压控制IC,最高升压可至42V提供5A的电流输出)

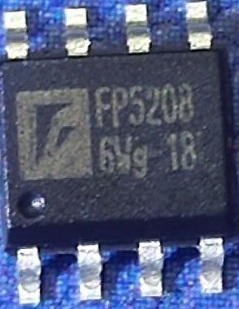

产品名称: FP5208(非同步升压控制IC,最高升压可至42V提供5A的电流输出)
封装形式: SOP-8/DFN-12
兼容型号:
产品功能: FP5208是非同步升壓控制IC,透過EXT Pin 控制外部NMOS,輸入低啟動電 壓2.5V 與寬工作電壓4.5V~24V
资料下载:  FP5208.pdf
在线销售: 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

描述
FP5208 與FP5208B 是非同步升壓控制IC,透過EXT Pin 控制外部NMOS,輸入低啟動電壓2.5V 與寬工作電壓4.5V~24V,單節鋰電池3V~4.2V 應用,將Vout 接到HVDD Pin;精準的反饋電壓0.6V,軟啟動時間由外部電容調整,工作頻率由外部電阻調整,FP5208B 有電流偵測與保護功能,外部不需要再加運放做檢測。
特色
 啟動電壓2.5V
 工作電壓範圍4.5V~24V
 反饋電壓0.6V (±2%)
 關機耗電流小於1μA
 可調工作頻率100kHz~1000kHz
 可調軟啟動時間
 輸出小電流檢測 / FP5208B
 可調過電流保護(OCP) / FP5208B
 過溫保護(OTP)
 封裝SOP-8L(EP) / FP5208, DFN-12L / FP5208B
應用範圍
 藍牙音響
 充電器
 移動電源
 攜帶式產品

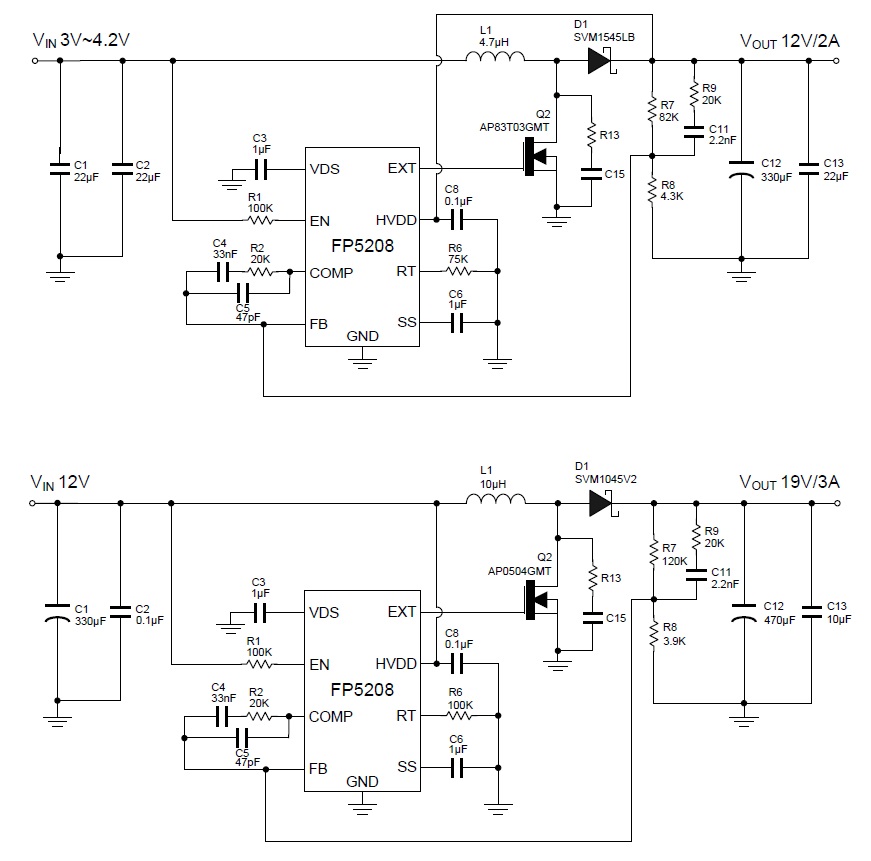

典型应用原理图
