产品名称: L9110/HR9110(1.2A玩具单通道直流电机驱动IC)
封装形式: SOP-8
兼容型号: L9110
产品功能: HR9110是应用于直流电机方案的单通道H桥驱动器芯片。
资料下载: HR9110.pdf
在线销售: 点击这里给我发消息

    详细介绍

描述
HR9110是应用于直流电机方案的单通道H桥驱动器芯片。HR9110的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。此外HR9110拥有低待机电流、低静态工作电流。这些性能使能HR9110易用于玩具方案。
HR9110内部含有过温关断保护。当负载电机是低阻抗的,或者输出端短路,这样使能HR9110的输出电流急剧上升,同时内部温度也急剧上升。当芯片温度超过最大温度阈值(典型150℃),HR9110会关断所有的输出,防止潜在安全隐患。只有当确认了芯片回归到安全的工作温度,内置温度迟滞电流才重新控制驱动电路。管脚功能完全兼容L9110。

特点
●内置PMOS、NMOS的单通道H桥驱动器
●四种驱动功能:正传、反转、停转和刹车功能
●低RDS(ON)电阻(0.3Ω),连续输出电流1.2A
●低待机电流(0.01uA)和低静态工作电流(0.2mA)
●低工作电压
●宽电压供电,1.8V-6.8V
●内置过温关断保护电路
●符合RoHS标准

应用
锂电池直流电机驱动
玩具机器人控制

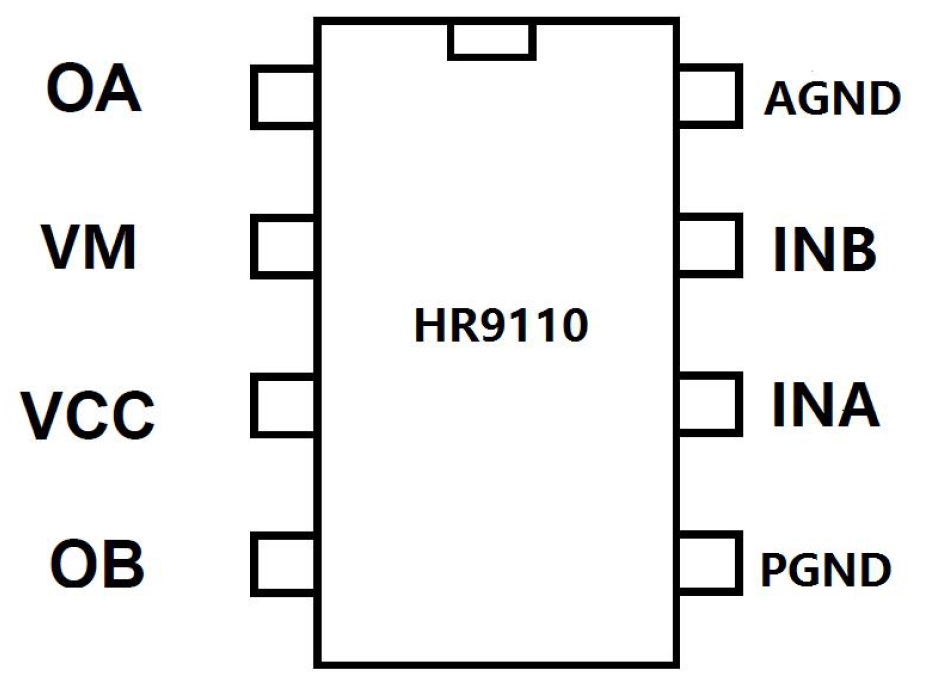

管脚图

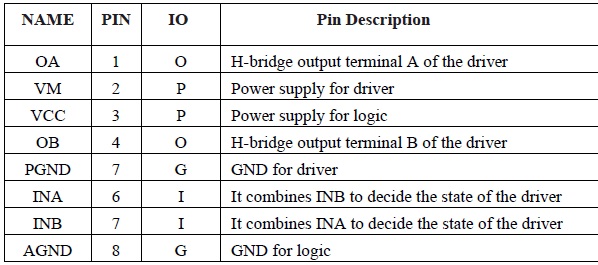

管脚列表

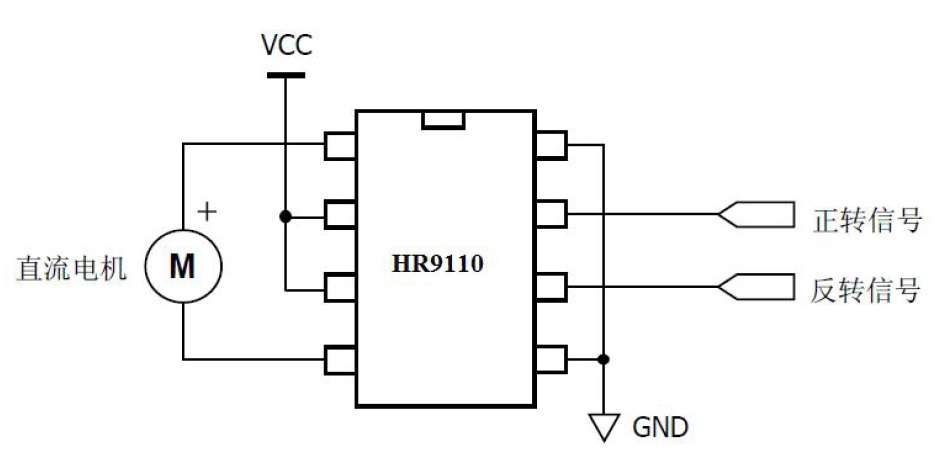

典型应用原理图
