产品名称: TP4100/TP4101(1000mA/500mA线性锂电池充电、放电保护IC)
封装形式:
兼容型号:
产品功能: TP4100/TP4101 是一款完整的单节锂离子电池充电管理、放电保护芯片,首创5V 电源正负极反接保护,带电池正负极反接保护,兼容大小3mA-1000mA 充电电流。其采 用恒定电流/恒定电压线性控制,薄型DFN 与TSOT 封装与较少的外部元件数目使其成 为便携式产品应用的理想选择。
资料下载: TP4100_TP4101.pdf
在线销售: 点击这里给我发消息

    详细介绍

描述
TP4100/TP4101 是一款完整的单节锂离子电池充电管理、放电保护芯片,首创5V电源正负极反接保护,带电池正负极反接保护,兼容大小3mA-1000mA 充电电流。其采
用恒定电流/恒定电压线性控制,薄型DFN 与TSOT 封装与较少的外部元件数目使其成为便携式产品应用的理想选择。

由于采用了内部PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件
下对芯片温度加以限制。芯片带有电源电压功率自适应功能,可直接从USB 或太阳能取电。充满电压固定于4.2V,而充电电流可通过一个电阻器进行外部设置。当电池达到4.2V 之后,充电电流降至设定值1/10,TP4100 将自动终止充电。
TP4100 的放电管理包含了欠压保护、过充保护、输出短路保护、输出过流保护、芯片过温保护以及多种保护后的延时自激活恢复,其他特点包括充电电流监控器、欠压
闭锁、自动再充电和两个用于指示充电状态引脚(TP4101 有一个充电指示状态引脚)。TP4100 采用8 引脚DFN3*3 封装,充电电流范围3mA-1000mA。TP4101 采用6 引脚
TSOT23 封装,充电电流范围3mA-600mA。

特点
·首创5V 电源反接保护;
·兼容大小3mA-1000mA 的可编程充电电流;
·锂电池正负极反接保护;
·涓流-恒定电流-恒定电压三段式充电;
·充电模式电源功率自适应;
·精度达到±1%的4.2V 预设充电电压;
·最高输入可达8V;
·20%恒流预充电;
·C/10充电终止;
·充电待机模式下的电源电流80uA,
·放电模式下BAT 待机电流4uA;
·电池2.6V欠压保护停机,充电自恢复;
·过充保护,输出短路保护,输出过流保护;
·保护后,8秒后自恢复;
·两种薄型封装可供选择DFN3*3-8/TSOT23-6。
·输入电源电压(VCC):-5.5V~9V
·PROG:-0.3V~VCC+0.3V
·BAT:-4.2V~9V
·CHRG:-0.3V~9V
·BAT 短路持续时间:连续
·BAT 引脚电流:1200mA
·PROG 引脚电流:1500uA
·最大结温:145℃
·工作环境温度范围:-40℃~85℃
·贮存温度范围:-65℃~125℃
·引脚温度(焊接时间10 秒):260℃

应用
·微型锂电池设备
·可穿戴、高集成度锂电池设备
·锂电池便携设备等

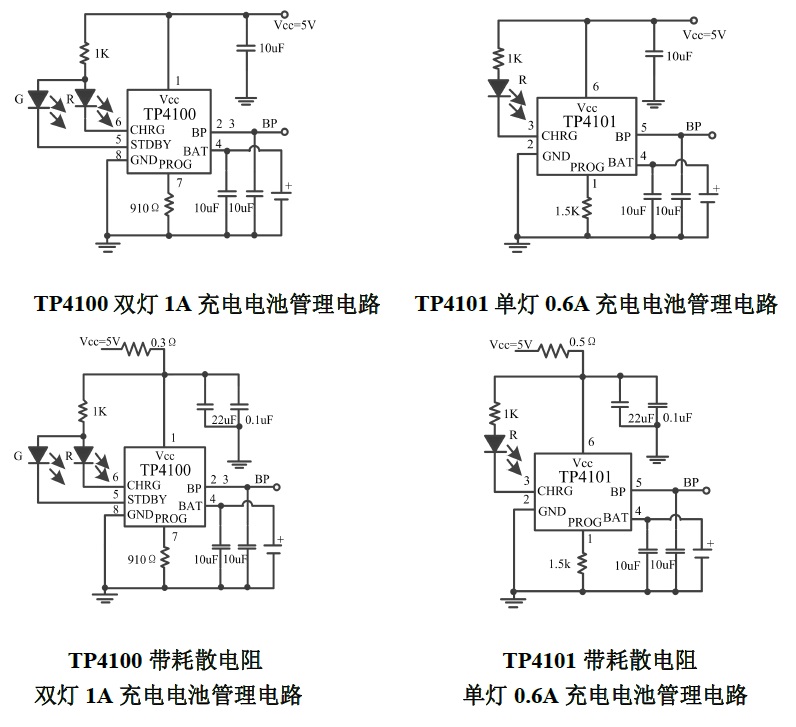

典型应用原理图

TP4100/TP4101 测试使用注意事项
1、为保证各种情况下可靠使用, 防止尖峰和毛刺电压引起的芯片损坏, 建议
TP4100/TP4101 应用中Vcc 端和BAT 端分别10uF 的陶瓷电容以及0.1uF 陶瓷电容,所有电
容位置须靠近芯片引脚放置,不宜过远。在应用于电源反接保护环境下,要求使用带耗散电
阻并增大输入电容的应用电路。
2、如需测试TP4100/TP4101 充电电流,芯片BAT 端应直接连接电池正极,不可串联电
流表,电流表可接在芯片Vcc 端。
