产品名称: HT8792(带数字音量控制/内置BOOST升压6.5W单声道D类音频功放IC)

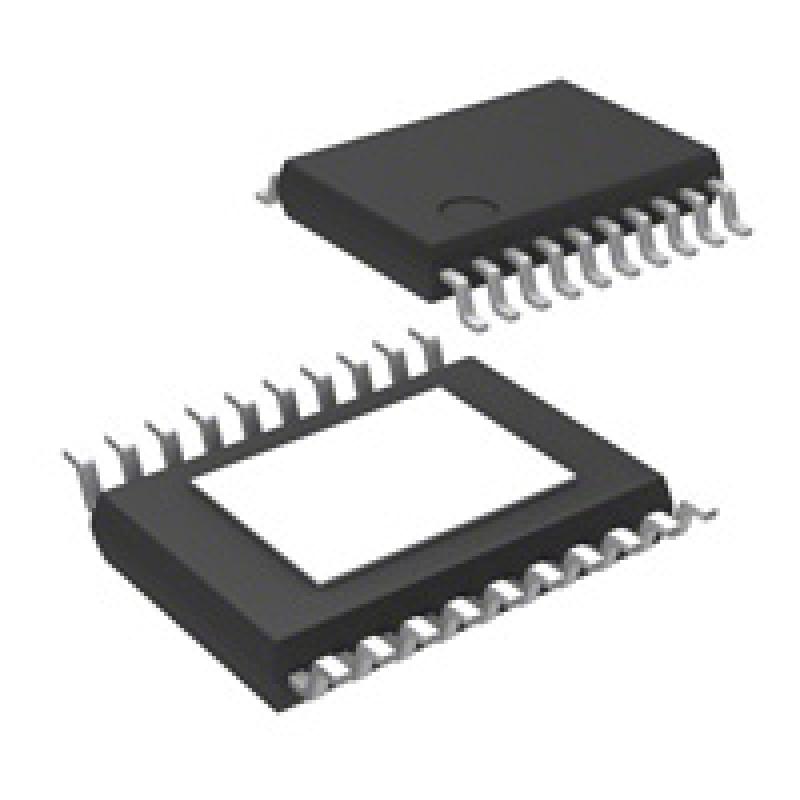

封装形式: TSSOP-20
兼容型号:
产品功能: 6.5W/2.5V-5.5V(内置升压模块)/4Ω
资料下载: HT8792.pdf
在线销售: 点击这里给我发消息

    详细介绍

概述
HT8792是一款内部集成32阶数字音量控制和BOOST升压模块的D类音频功率放大器。内置的BOOST升压模块可通过外置电阻调节升压值,即使是锂电池供电,在升压至7.0V时,10% THD+N,4Ω负载条件下,能连续输出6.5 W功率。其支持外部设置调节BOOST输出电压。HT8792的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在BOOST升压电压下降所造成的输出削顶,显著提高音质,创造非常舒适的听音享受,并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。
HT8792具有AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式,HT8792内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。此外,HT8792内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点
・防削顶失真功能(Anti-Clipping Function, ACF)
・免滤波器数字调制,直接驱动扬声器
・输出功率
6.5 W(VBAT=4.2V, PVDD = 7.0V, RL=4Ω,
THD+N=10%)
8.0 W(VBAT=4.2V, PVDD = 7.0V, RL=3Ω,
THD+N=10%)
3.5 W(VBAT=4.2V, PVDD = 7.0V, RL=8Ω,
THD+N=10%)
・电源
-升压输入VBAT:2.5V至5.5V
-升压输出PVDD:VBAT至7.0V
・BOOST输出电压可调
・AB/D类可切换
・32阶数字音量控制
・保护功能:过流/过热/欠压异常保护功能
・无铅封装,TSSOP20L-PP



ACF防破音功能描述

在ACF-1、ACF-2 模式下,当电路检测到输入信号幅度过大而产生输出削顶时,HT8792通过自动调整系统增益,控制输出达到一种最大限度的无削顶失真功率水平,由此大大改善了音质效果。此外,当电源电压下降时,HT8792也能自动衰减输出增益,实现与PVDD 下降值相匹配的最大限度无削顶输出水平。工作原理如下图所示:

ACF ON 模式下的启动时间(Attack time)指在突然输入足够大信号而产生输出削顶的条件下,从ACF启动对放大器的增益调整,直到增益从Av0 衰减至距目标衰减增益3dB 时的时间间隔;释放时间(Release time)指从产生削顶的输入条件消失,到增益退出衰减状态恢复到Av0的时间间隔。HT8792的最大衰减增益为16dB。


应用
・蓝牙音箱 ・便携式音箱
・2.1声道小音箱 ・扩音器
・iphone/ipod/ipod docking ・MP4, 导航仪
・平板电脑,笔记本电脑 ・智能手机
・小尺寸LCD电视/监视器 ・便携式游戏机

引脚信息

引脚定义

典型应用图
