当前位置:首页->产品展示->功放IC->CS4420(带关断功能130mW差分输入无输出电容立体声G类耳机放大器IC)
产品名称: CS4420(带关断功能130mW差分输入无输出电容立体声G类耳机放大器IC)
封装形式: TSSOP-16
兼容型号:
产品功能: 2X130mW/3.6V/16Ω
资料下载: CS4420.pdf
在线销售: 点击这里给我发消息

    详细介绍
概述
CS4420 立体声耳机驱动器是针对那些电路板空间很有限的便携设备而设计的。CS4420 采用直驱模式结构,在单电源供电下能产生以地为参考的输出,从而省去了大容量隔直电容,节省了成本、电路板空间,并降低了元件高度。

CS4420 每个通道可向16Ω负载输出130mW,THD+N仅为0.006%。217Hz时具有86db的高电源抑制比(PSRR),允许该器件工作在嘈杂的数字电源,无需额外的线性稳压器件。精巧的咔嗒声抑制电路消除了启动与关断过程中的可闻噪声。精巧的咔嗒/噼噗声抑制电路消除了启动与关断时的咔嗒声和噼噗声。独立的左/右低功率关断控制可以在混合模式、单声/立体声应用中尽可能地节省能源。

CS4420 工作在1.8V至5.5V单电源下,仅消耗5mA电源电流,具有短路保护与热过载保护,额定温度范围是-40°C至+85°C。CS4420 采用16引脚TSSOP封装,。

关键特性

  • 无需大尺寸输出隔直电容
  • 以地为参考输出
  • 避免了输出电容造成的低频响应损失
  • 每个通道输出130mW给16Ω负载
  • THD+N仅0.006%
  • 差分输入
  • 高PSRR (217Hz时86dB)
  • 集成咔嗒/噼噗抑制电路
  • 工作在1.8V至5.5V单电源下
  • 低静态电流(5mA)
  • 独立的左/右声道低功率关断控制
  • 短路保护与热过载保护
  • 符合ROHS标准的无铅封装

应用/使用

  • 便携式蓝牙耳机
  • 头戴式耳机

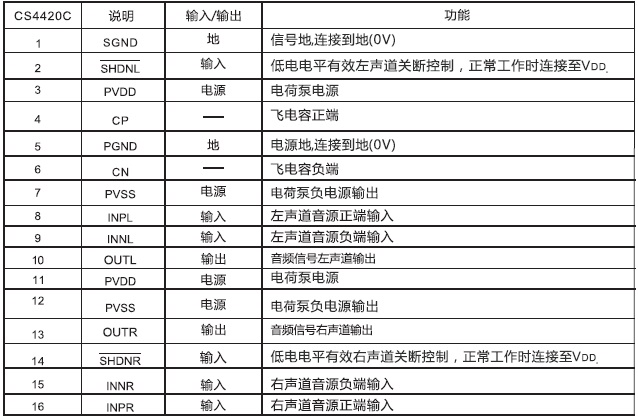

管教排列及定义

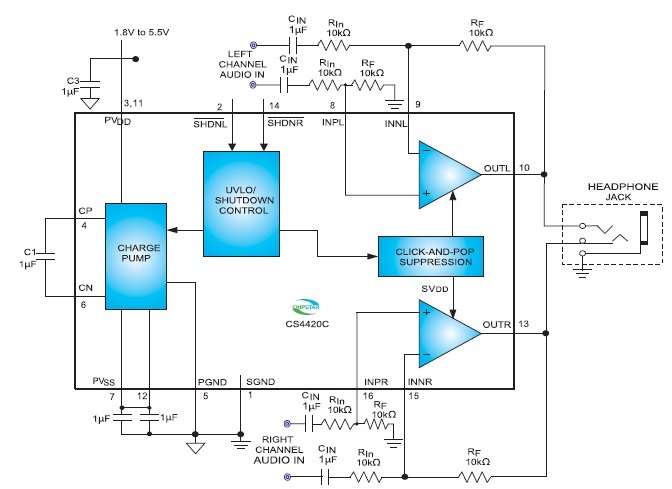

功能框图

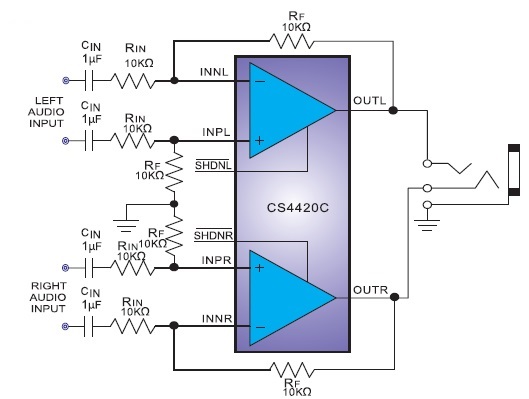

典型应用图



    您可能对以下产品感兴趣
产品型号 功能介绍 兼容型号 封装形式 工作电压 备注
CS4410 2X.130mW/3.6V/16Ω MAX4410 TSSOP-14 1.8V-5.5V 带关断功能130mW无输出电容立体声G类耳机放大器IC
HT4832 2X.0.033W/3.6V/32Ω PAM8908 QFN-16 2.3V- 5.5V 具有杂音抑制功能的25mW DirectPath™ 立体声耳机放大器
HT97220 2X125mW/5.0V/32Ω MAX97220/MAX9722/LM4917/SGM4917 QFN-16 2.5V-5.5V 免电容高保真差分输入125mW立体声G类耳机放大IC,管脚兼容MAX97220/MAX9722/LM4817/SGM4917
HT97230 2X125mW/5.0V/32Ω QFN-24 2.5V-5.5V 带3D环绕音效、低音增强的免电容高保真G类耳机IC
