当前位置:首页->产品展示->功放IC->CS8532(宽电压2.5V-8.8V供电带耳机模式9W双声道AB类/D类切换音频功放IC)

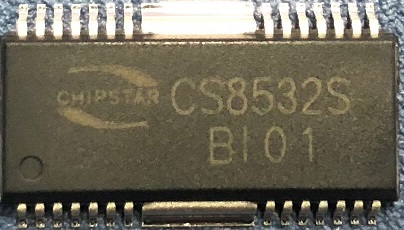

产品名称: CS8532(宽电压2.5V-8.8V供电带耳机模式9W双声道AB类/D类切换音频功放IC)
封装形式: HSOP-28
兼容型号:
产品功能: 2X9W/8.5V/4Ω(D类)或2X8W/8.5V/4Ω(AB类)
资料下载: CS8532.PDF
在线销售: 给我发消息 给我发消息

    详细介绍

产品概述

CS8532S是一款带AB/D切换,全桥音频功率放大器芯片。采用8.4V的电源供电,在THD+N等于10%情况下,能为4欧的负载提供9.0W的连续功率。此外,当接立体声耳机时,芯片可以单端工作模式驱动立体声耳机。

CS8532S双通道音频功率放大器是为需要高质量音频功率的系统设计的,它采用表面贴装技术,只需要少量的外围器件,便使系统具备高质量的音频输出功率。

CS8532S采用双通道设计使芯片具有了桥式联接扬声器放大和单终端立体耳机放大两种工作模式,简化了音频系统的外围电路设计。

CS8532S内置了低功耗待机电路和过热保护电路,同时内置了杂音消除电路,可以消除芯片启动和关断过程中的的咔嗒声或噼噗声。

CS8532S提供了HSOP28L封装形式,其额定的工作温度范围为-40℃至85℃。

功能特性

输出功率

D类模式

Po at 10%THD+N ,VDD = 8.5VRL = 8 Ω

RL = 8 Ω  5.00W(每通道)

RL = 4 Ω 9.00W (每通道)

Po at 10%THD+N ,VDD = 5V

RL = 8 Ω  1.80W(每通道)

RL = 4 Ω 3.20W(每通道)

AB类模式

Po at 10%THD+N ,VDD = 8.5VRL = 8 Ω

RL = 8 Ω  4.00W(每通道)

RL = 4 Ω 8.00W (每通道)

Po at 10%THD+N ,VDD = 5V

RL = 8 Ω  1.56W(每通道)

RL = 4 Ω  2.70W(每通道)

工作电压范围:2.7v~8.8V

咔嗒声或噼噗声抑制电路

SE模式,RL = 32 Ω,输出平均功率75mw,THD(max)<0.1%

低关断电流 (<0.1μA)
过流保护,短路保护和过热保护
符合Rohs标准的无铅封装

应用
蓝牙音箱
桌面音箱

管教排列及描述







管教说明



典型应用电路图
