当前位置:首页->产品展示->功放IC->CSC8007(7W单声道AB类音频功放IC)
产品名称: CSC8007(7W单声道AB类音频功放IC)

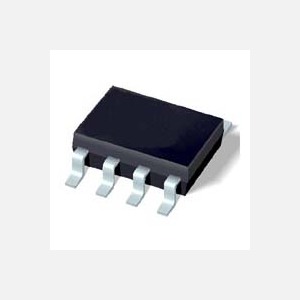

封装形式: ESOP-8
兼容型号:
产品功能: 7W/6.5V/3Ω
资料下载: CSC8007.pdf
在线销售: 给我发消息 给我发消息

    详细介绍

产品概述
CSC8007是一款性能优异的7W单声道AB类音频功率放大器。在6.5V 工作电压下,负载3 欧,THD为10%时,输出功率可达到7W。CSC8007通过优化芯片内部的功率管结构,降低芯片功率管的压降,输出效率可达到70%以上。由于CSC8007 工作电压范围宽,输出转换效率高,应用电路简单,同时采用ESOP8 封装,特别适合用于小体积、中小功率、宽电源电压的便携系统中。
CSC8007可以通过控制进入待机模式,从而减少功耗,内部具有过热自动关断保护机制,增益带宽积高达2.5MHz,输出不需要外接耦合电容或上举电容和缓冲网络,通过配置外围电阻可以调整放大器的电压增益。

主要特点
 宽工作电压范围:2.5~7.4V
 输出效率高,可到70%以上
 应用在VDD=5V 时,f=1KHz,输出功率
Po=2.7W,@喇叭4 欧,THD=1%
Po=3.3W,@喇叭4 欧,THD=10%
Po=4.2W,@喇叭3 欧,THD=10%
Po=5.3W,@喇叭2 欧,THD=10%
 应用在VDD=6.5V 时,输出功率
Po=4.5W,@喇叭4 欧,THD=1%
Po=5.5W,@喇叭4 欧,THD=10%
Po=5.6W,@喇叭3 欧,THD=1%
Po=7.0W,@喇叭3 欧,THD=10%
 待机电流小于1uA
 通过输入电阻调节增益,最大增益36dB
 具有过热自动保护功能
 外围元件少
 封装形式:ESOP8

典型应用
  中功率桌面多媒体音响
  便携式音响系统
  扩音器

引出端排列

引出端功能

典型应用图
