当前位置:首页->产品展示->功放IC->HT6873(3.5W低EMI防削顶单声道免滤波D类音频功率放大器)
产品名称: HT6873(3.5W低EMI防削顶单声道免滤波D类音频功率放大器)
封装形式: SOP-8
兼容型号: PAM8302/TPA2005/SCA2005/HT6871
产品功能: 3.5W/5V/4Ω
资料下载:  HT6873.pdf
在线销售: 给我发消息 给我发消息 给我发消息
申请样品:  申请样品

    详细介绍

概述

HT6873是一款低EMI的,防削顶失真的,单声道免滤波D类音频功率放大器。在5V电源,10% THD+N,4Ω负载条件下,输出3.5W功率,在各类音频终端应用中维持高效率并提供AB类放大器的性能。
HT6873的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶,显著提高音质,创造非常舒适的听音享受,并保护扬声器免受过载损坏。针对不同应用需求,防削顶具有ACF-1和ACF-2两种模式,分别对应约3%和10%最大THD+N,同时芯片具有ACF-Off 模式。
HT6873具有独有的电磁辐射(EMI)抑制技术和优异的全带宽低辐射性能,辐射水平在不加任何辅助设计时仍远在FCC Part15 Class B 标准之下,不仅避免了干扰其他敏感电路还降低了系统设计难度。
HT6873内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。
此外,HT6873内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


特点

・专利技术降低内阻和热耗,极大提升功率
Po=3.5 W (VDD=5.0V, RL=4Ω,THD+N=10%)
・优异的全带宽增强EMI抑制性能
a) 辐射水平远在FCC Part15 Class B 标准之下;
b) 对系统中FM收音、模拟电视、CMMB、CDMA和GSM等不同频段敏感模块无干扰;
c) 降低了系统设计难度
・防削顶失真功能(Anti-Clipping Function, ACF)
a) ACF-Off 模式:不抑制Clipping
b) ACF-1 模式:最大THD+N < 3%;
c) ACF-2 模式:最大THD+N < 10%;
・全低噪应用,高信噪比(SNR)
・免滤波器数字调制,直接驱动扬声器
・卓越的“咔嗒-噼噗”(Click-Pop)噪声抑制性能
・低关断电流:0.01µA
・过流保护功能
・过热保护功能
・欠压异常保护功能
・无铅封装,SOP-8

应用

・便携式音箱
・USB音箱
・iphone/ipod/MP3 docking
・数码相框
・PMP/MP4/MP5播放器
・导航仪GPS
・便携式游戏机
・手机
・掌上电脑PDAs

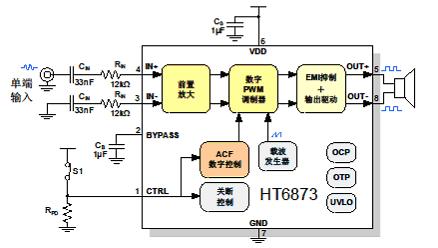

典型应用图
