DRV8840/AT8840 具有浪涌电流保护功能的5A刷式直流电机驱动器性能简介及应用说明
文章来源:永阜康科技 更新时间:2019/2/16 10:49:00
描述
AT8840为打印机和其它电机一体化应用提供一种单通道H桥集成电机驱动方案。AT8840有一路H桥驱动,最大输出42V 3.5A(5A峰值),可驱动一路刷式直流电机。
AT8840的功率输出模块由N型功率MOSFET组成,叫作H桥驱动器。H桥包含整流电路和限流电路。简单的并行数字控制接口,衰减模式可编程。
内部关断功能包含过流保护,短路保护,欠压锁定保护和过温保护,并提供一个错误输出管脚。
AT8840提供一种带有裸露焊盘的TSSOP-28封装,能有效改善散热性能,且是无铅产品,引脚框采用100%无锡电镀。管脚功能兼容DRV8840,采用TSSOP-28封装形式。

特点
●单通道H桥电流控制电机驱动器
●驱动一路刷式直流电机
●低RDS(ON)电阻
●5A峰值电流驱动输出
●宽电压供电,8V-42V
●2bits 电流控制,提供4个电流台阶
●PWM电流整流/限流
●内部3.3V参考电压输出
●过温关断电路
●短路保护
●欠压锁定保护

应用
 POS打印机
 舞台灯光
 办公自动化设备
 游戏机
 机器人

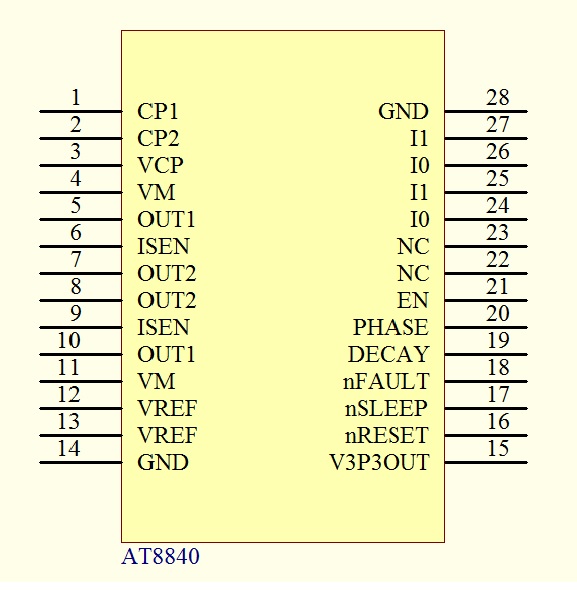

管脚定义

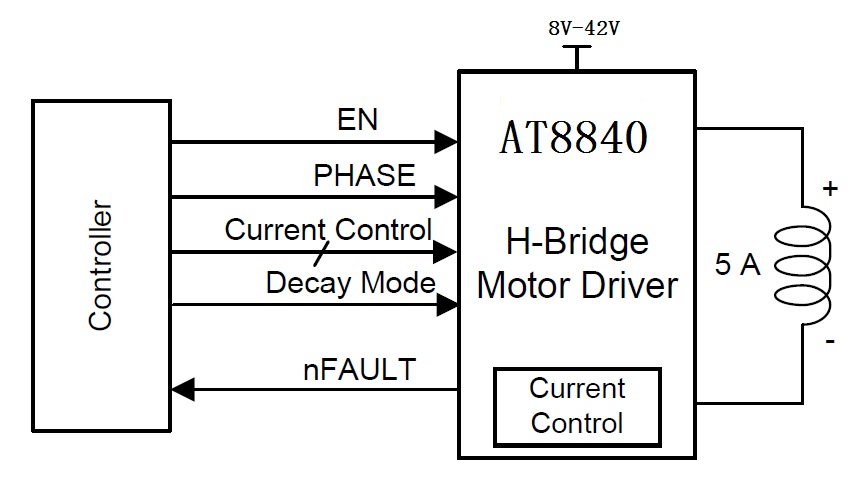

典型应用原理图

产品资料及销售联络信息请参看:http://www.szczkjgs.com/products_3812.htm
