HT8310 无电感自适应电荷泵升压、防破音功能D/AB类切换5.2W单声道音频功放IC,适用于单节锂电池的高品质蓝牙音箱及智能音箱
文章来源:永阜康科技 更新时间:2018/9/11 17:19:00
概述

HT8310是一款内置电荷泵自适应升压模块的D 类音频功率放大器。VBAT=4.2V下,10% THD+N, 向4Ω负载条件下能连续输出5.2W功率;自适应升压 检测,有效改善小功率下播放时间。HT8310内部固 定28dB增益,有效减少外围元器件数量。

HT8310的最大特点是防削顶失真(ACF)输出 控制功能,可检测并抑制由于输入音乐、语音信号幅 度过大所引起的输出信号削顶失真(破音),也能自 适应地防止在升压电压下降所造成的输出削顶,显著 提高音质,创造非常舒适的听音享受,并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。

HT8310具有AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频 功放模式。

HT8310内部集成免滤波器数字调制技术,能够 直接驱动扬声器,并最大程度减小脉冲输出信号的失 真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。

此外,HT8310内置的关断功能使待机电流最小 化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点

4种防削顶失真功能(防破音, Anti-Clipping

Function, ACF)

免滤波器数字调制,直接驱动扬声器

自适应电荷泵升压功能

内部固定28dB增益

输出功率

5.2W (VBAT=4.2V, RL=4Ω, THD+N=10%)

4.0W (VBAT=3.7V, RL=4Ω, THD+N=10%)

3.0W (VBAT=3.3V, RL=4Ω, THD+N=10%)

效率

84% (VBAT=3.7V, RL=4Ω, 0.4W)

75% (VBAT=3.7V, RL=4Ω, 2W)

电源

-升压输入VBAT:2.7V至5.5V

-升压输出CPOUT:6.4V

静态工作电流:3mA

关断电流:<1uA

AB/D类可切换

保护功能:过流/过热/欠压异常保护功能

无铅封装,  SOP16L-PP

应用

・蓝牙音箱                              ・便携式音箱

・2.1声道小音箱                     ・扩音器

・iphone/ipod/ipod docking     ・MP4, 导航仪

・平板电脑,笔记本电脑        ・智能手机

・小尺寸LCD电视/监视器      ・便携式游戏机

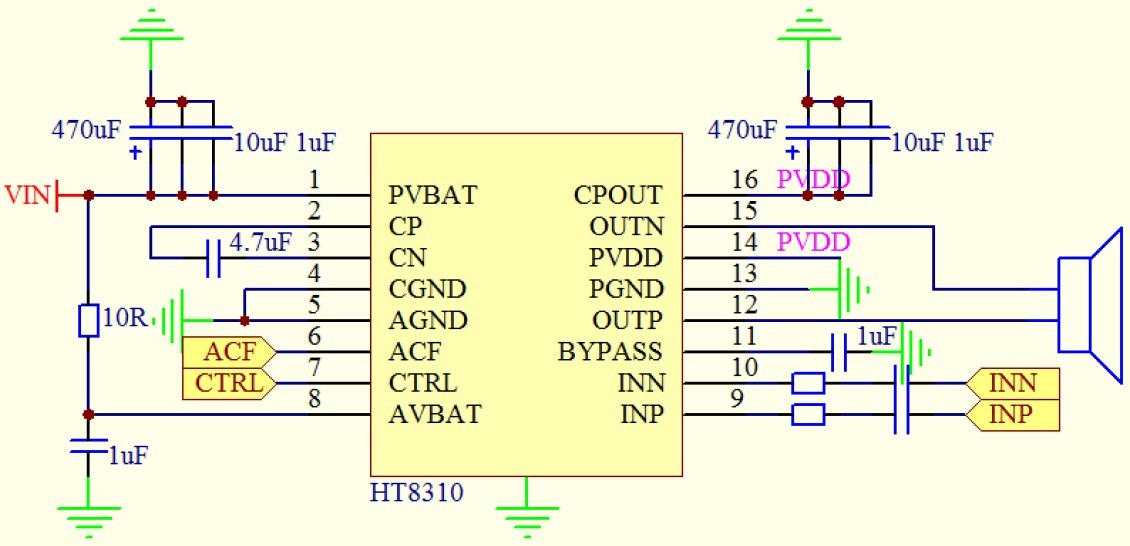

典型应用图

详细的产品资料及销售联络信息请参看:http://www.szczkjgs.com/products_3792.htm
