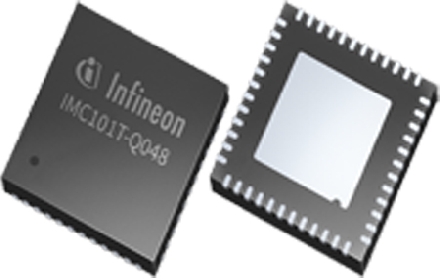

iMOTION IMC100:高性能电机控制IC系列
文章来源:永阜康科技 更新时间:2018/2/28 12:34:00

英飞凌科技股份公司推出IMC100系列,这是iMOTION™电机控制IC的全新产品系列。IMC100系列为快速增长的高能效调速电机器市场带来一款易于使用现成的解决方案。通过将所需硬件与控制算法集于一体,IMC100有助于大大加快电机系统向市场推出,同时降低系统和开发成本。此外,英飞凌新一代运动控制引擎(MCE)不仅进一步提升电机算法的性能,而且具备新增功能,比如可直接使用的PFC算法。该全新iMOTION系列的主要应用领域为家用电器、空调、风扇和水泵的电机。

iMOTION IMC100针对
永磁同步电机实现磁场定向控制(FOC)。它采用正弦信号空间矢量PMW实现高能效控制,并可利用单电阻或桥臂电流反馈。该IC具备过压和欠压、过流、转子堵转等保护功能,可保障功率级和电机安全。作为独立的电机控制器,它可灵活适用于宽电压范围内的诸多变频器,无论是电池驱动还是市电驱动。借助专有PC工具MCEWizard和MCEDesigner,可减少实现变速控制的工作量,仅需对相应电机进行简单的MCE配置。

iMOTION产品拥有超过10年的良好业绩,通过集成可实现高效的低成本电机控制。IMC100
器件是基于全新平台的新一代集成电机控制解决方案阵容的首批成员。该全新平台为进一步扩大iMOTION产品组合奠定了良好基础,充分利用英飞凌在功率半导体领域的领先地位。

供货

IMC100的样品现已开始供货;计划于2018年3月开始生产。通过iMOTION模块化应用设计套件(MADK)的两个全新控制板可实现变频器的快速原型设计。它们也将于2018年3月开始供货。MADK是一款灵活的模块化开发平台,为最大1 kW的电机驱动应用提供多种控制和电源板选项。




    您可能对以下产品感兴趣
产品型号 功能介绍 兼容型号 封装形式 工作电压 备注
AT8812C AT8812C为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。 DRV8812/DRV8813 HTSSOP-28 8~38V 具有4级电流调节的1A双极步进电机驱动IC
AT8810 AT8810为打印机和其它电机一体化应用提供一种双通道集 成电机驱动方案。 BD68610 HTSSOP-16 8~38V 舞台灯光专用步进电机驱动IC
HR4995 HR4995是一种便于使用的内部集成了译码器的微特步进电机驱动器。 A4985 QFN-24 8V-38V 内置转换器和过流保护的微特步进电机驱动芯片
HR9110 HR9110是应用于直流电机方案的单通道H桥驱动器芯片。 L9110 SOP-8 1.8V-6.8V 1.2A玩具单通道直流电机驱动IC
HR2125 HR2125是一种双通道、低导通压降的正反向电机驱动芯片,为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。 DFN-10 1.8V-6.8V 低压双通道H桥驱动器
AT8870 AT8870是一款刷式直流电机驱动器,适用于打印机、电器、 工业设备以及其他小型机器 DRV8870/A4950 SOP-8 6.5V-38V 3.6A单通道刷式直流电机驱动IC
AT8812 AT8812为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。AT8812有两路H桥驱动,最大输出38V 2A,可驱动两路刷式直流电机,或者一路双极步进电机,或者螺线管或者其它感性负载。 DRV8812 HSSOP-28 8V-38V
AT8313 AT8313提供三路可独立控制的半H桥驱动,每个半H桥可输出2.5A峰值电流或1.75A均方根(RMS)电流输出,可驱动一个三相直流无刷电机,也可被用于驱动螺线管或者其它负载。 DRV8313 QFN-36 8-38V
HR8826 HR8826是一种内置步进表的集成微步进电机驱动器,为打印机、扫描仪和其它自动化设备提供解决方案。其设计为能使双极步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入MODEx选择。输出驱动能力达到38V和±3A。HR8826的衰减模式可编程。 DRV8825 TSSOP-28 8V-38V/3A 具有片上1/32微步进分度器的3A双极步进电机驱动IC
HR8828 HR8828是一种内置步进表的集成微步进电机驱动器,为打印机、扫描仪和其它自动化设备提供解决方案。其设计为能使双极步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入MODEx选择。输出驱动能力达到38V和±3.5A。HR8828的衰减模式可编程。 TB6560 QFN-48/LQFP-48 8V-38V/3.5A 内置步进表的3.5A集成微步进电机驱动器
HR3992 HR3992是一种便于使用PWM来控制电流的双极微特步进电机驱动器, 输出驱动能力达到35V和±1.5A。内部固定关闭时间的PWM电流控制时序电路可以通过串行接口进行编程,使其工作在慢衰、快衰或混合衰减模式。 A3992 TSSOP-24 8V-35V/1.6A DMOS 全桥 PWM 微步进电机驱动芯片
HR4982 HR4982是一种便于使用的内部集成了译码器的微特步进电机驱动器。其设计为能使双极步进电机以全、半、1/32和1/128步进模式工作。步进模式由逻辑输入MSx选择。输出驱动能力达到35V和±2A。HR4982包含一个工作在慢衰或混合衰减模式的固定关闭时间的电流调节器。 A4982 TSSOP-28 8V-35V/2A 内置转换器和过流保护的微特步进电机驱动芯片
HR4988 HR4988是一种便于使用的内部集成了译码器的微特步进电机驱动器。其设计为能使双极步进电机以全、半、1/4、1/8、1/16、1/32、1/64和1/128步进模式工作。步进模式由逻辑输入MSx选择。输出驱动能力达到35V和±2A。HR4988包含一个工作在慢衰或混合衰减模式的固 定关闭时间的电流调节器。 A4988 TSSOP-28/QFN-28 8V-35V/2A 内置转换器和过流保护的微特步进电机驱动芯片
HR8833 HR8833为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。HR8833有两路H桥驱动,可以驱动两路刷式直流电机,或者一个双极步进电机,或者螺线管或者其它感性负载。 DRV8833 TSSOP-16 2.70V-12.8V 2A低电压双路刷式直流或单路双极步进PWM绕组电流调节/限制电机驱动器IC
HR5561 HR5561是应用于直流电机方案的单通道H桥驱动器芯片。 HR5561的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导 通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。此 外HR5561拥有低待机电流、低静态工作电流。这些性能使能HR5561 易用于玩具方案。 AT5561 SOP-8/DIP-8 1.8V-6.0V 玩具单通道直流电机驱动器
HR1084 HR1084是应用于直流电机方案的单通道H桥驱动器芯片。 HR1084的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导 通电阻保证芯片低的功率损耗,使得芯片安全工作更长时间。此 外HR1084拥有低待机电流、低静态工作电流。这些性能使能HR1084 易用于玩具方案。 DW1084 SOP-8/DIP-8 1.8V-6.0V/1A 玩具单通道低电压1A直流电机驱动IC
HR4985 HR4985是一种便于使用的内部集成了译码器的微步进电机驱动器。其设计为使双极步进电机能够以全、半、1/4和1/8步进操作。步进模式由逻辑输入MSx选择。输出驱动能力达到35V和±1A。HR4985包括一个能够控制慢或混合衰减模式的电流调节器,其截止时间固定。 A4985 QFN-24 8V-35V/1.0A 带转换器和过流保护的 DMOS 微步驱动器
HR3988 HR3988是一款四路DMOS全桥驱动芯片,能够驱动多达2个步进电机或4个直流电机。每个全桥输出额定值高达36V, 1.2 A。 A3988 TQFP-48 8V-35V/1.2A 四路DMOS全桥电机驱动芯片
HR3979 HR3979是一种新近开发出来、专门用于双极步进电机的微步进电机驱动集成电路,能驱动马达以全、1/2、1/4及1/16步进操作,其内部集成了步进和直接译码接口、正反转控制电路、双H桥驱动,单路输出额定值达到35V、±2.5A。 A3979 TSSOP-28 8V-35V/2.5A 带转换器的微步 DMOS 驱动器
HR3967 HR3967是一种新近开发出来、专门用于双极步进电机的微步进电机驱动集成电路,能以全、1/2、1/4及1/8微步细分驱动马达,输出额定值能达到30V、±750mA 。 A3967 SOP-24 8V-35V/750mA 内置转换器的微步进电机驱动芯片
